Khi hệ thống mạng gia đình hoặc văn phòng nhỏ của bạn ngày càng mở rộng, việc quản lý danh sách các thiết bị mạng cũng trở nên phức tạp hơn. Có thể bạn đã tăng số lượng thiết bị có dây, hoặc bổ sung thêm các bộ chuyển mạch (managed switch) để phân tách mạng của mình thành các VLAN nhằm quản lý dễ dàng hơn và nâng cao bảo mật. Câu hỏi đặt ra là làm thế nào để truyền tải lưu lượng VLAN đã gắn thẻ (tagged VLAN traffic) đến các thiết bị đầu cuối khác trong mạng của bạn một cách hiệu quả?
Bạn có thể thiết lập các quy tắc VLAN trên từng cổng của các bộ chuyển mạch trung gian, nhưng có một cách tốt hơn nhiều. Đó chính là VLAN Trunking. Tính năng này cho phép lưu lượng VLAN đã gắn thẻ được truyền tải trong suốt qua các cổng của bộ chuyển mạch, đảm bảo dữ liệu đến được bộ chuyển mạch đích với các quy tắc VLAN đã được thiết lập. VLAN Trunking cũng rất đơn giản để cấu hình và sẽ giúp bạn tiết kiệm vô số “cơn đau đầu” trong dài hạn.
VLAN Trunking là gì và bạn cần gì để thiết lập?
VLAN Trunking là một phần không thể thiếu của bất kỳ bộ chuyển mạch mạng được quản lý (managed network switch) nào. Nó là một khái niệm cơ bản nhưng mạnh mẽ, cho phép một cổng duy nhất trên switch truyền tải lưu lượng từ nhiều VLAN khác nhau, phân biệt chúng bằng thẻ VLAN (VLAN tags). Về cơ bản, nó tạo ra một “đường ống” đa luồng cho các VLAN.
Để thiết lập VLAN Trunking, điều duy nhất bạn cần là tài liệu hướng dẫn (manual) của bộ chuyển mạch để tìm ra trang cấu hình tính năng này trên giao diện quản trị (GUI). Tuy nhiên, để tính năng này thực sự hoạt động hiệu quả, bạn sẽ cần tối thiểu ba bộ chuyển mạch được quản lý, tất cả đều được kết nối với nhau bằng cáp Ethernet, vì bạn sẽ thiết lập VLAN Trunking trên (các) thiết bị nằm ở giữa chuỗi kết nối. Bạn sẽ cần:
- Bộ chuyển mạch được quản lý với ít nhất hai cổng trống.
- Quyền truy cập quản trị viên (admin access) vào bộ chuyển mạch.
- Tài liệu hướng dẫn sử dụng của bộ chuyển mạch, nếu bạn chưa quen với bố cục của nó.

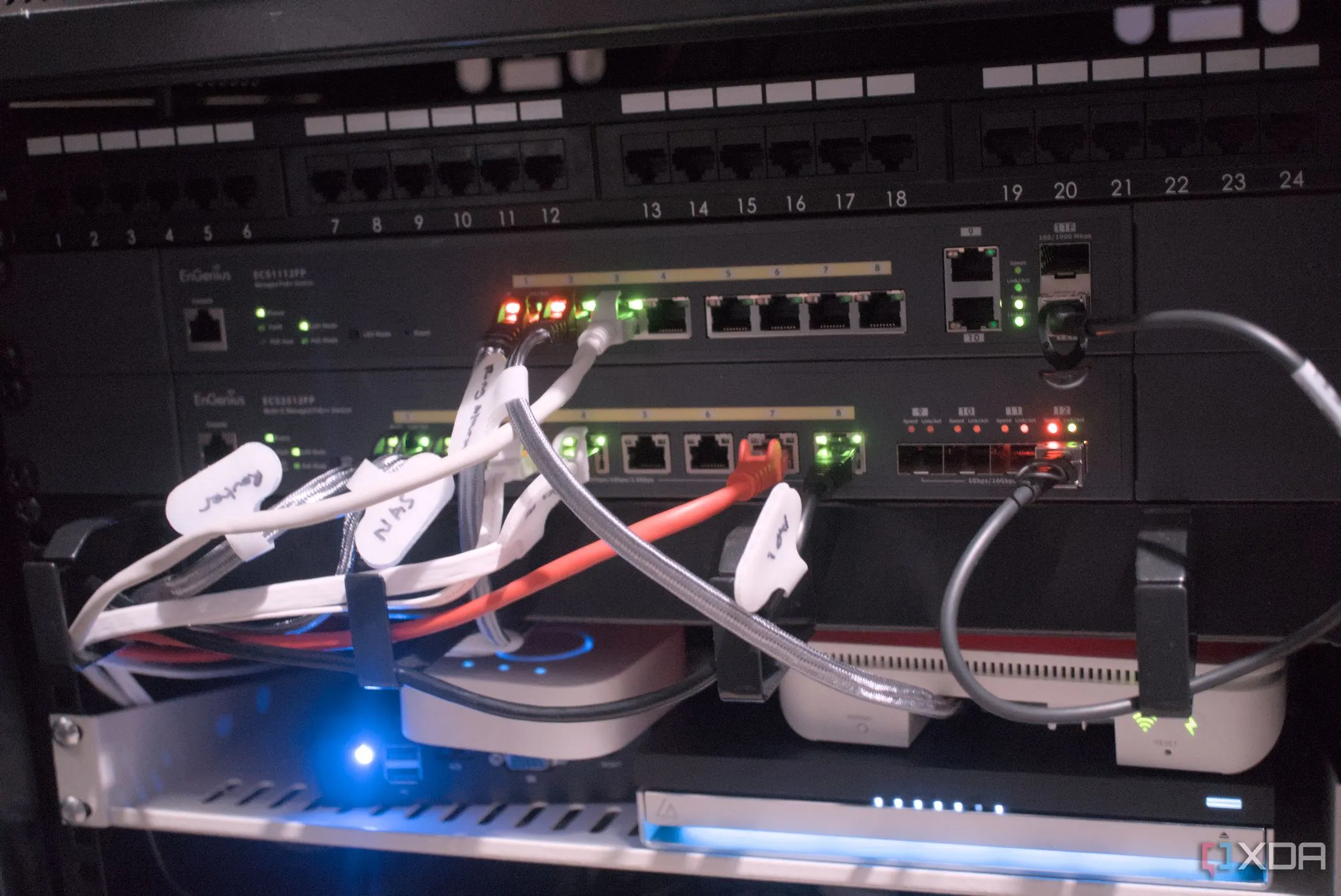

Tủ mạng chứa các bộ chuyển mạch (switch) được quản lý cho hệ thống VLAN
Hướng dẫn chi tiết cách thiết lập VLAN Trunking
VLAN Trunking là một trong những tính năng nhanh nhất để thiết lập trên bất kỳ bộ chuyển mạch được quản lý nào. Nếu bạn đã từng cấu hình VLAN, bạn sẽ biết các trang quản trị cần truy cập. Một khi đã vào các trang cấu hình VLAN, hãy tìm tùy chọn “VLAN Trunking”, thường nằm cạnh mỗi cổng trên bộ chuyển mạch mà bạn đang đăng nhập.
Cần lưu ý rằng trunking là chế độ mặc định trên các bộ chuyển mạch không được quản lý (unmanaged switch), cho phép truyền tải lưu lượng đến thiết bị tiếp theo được kết nối. Tuy nhiên, không phải mọi unmanaged switch đều truyền tải được các “khung VLAN” (VLAN Frames) một cách chính xác. Do đó, tốt hơn hết là sử dụng các bộ chuyển mạch được quản lý trên toàn bộ mạng nếu bạn đang sử dụng VLAN.

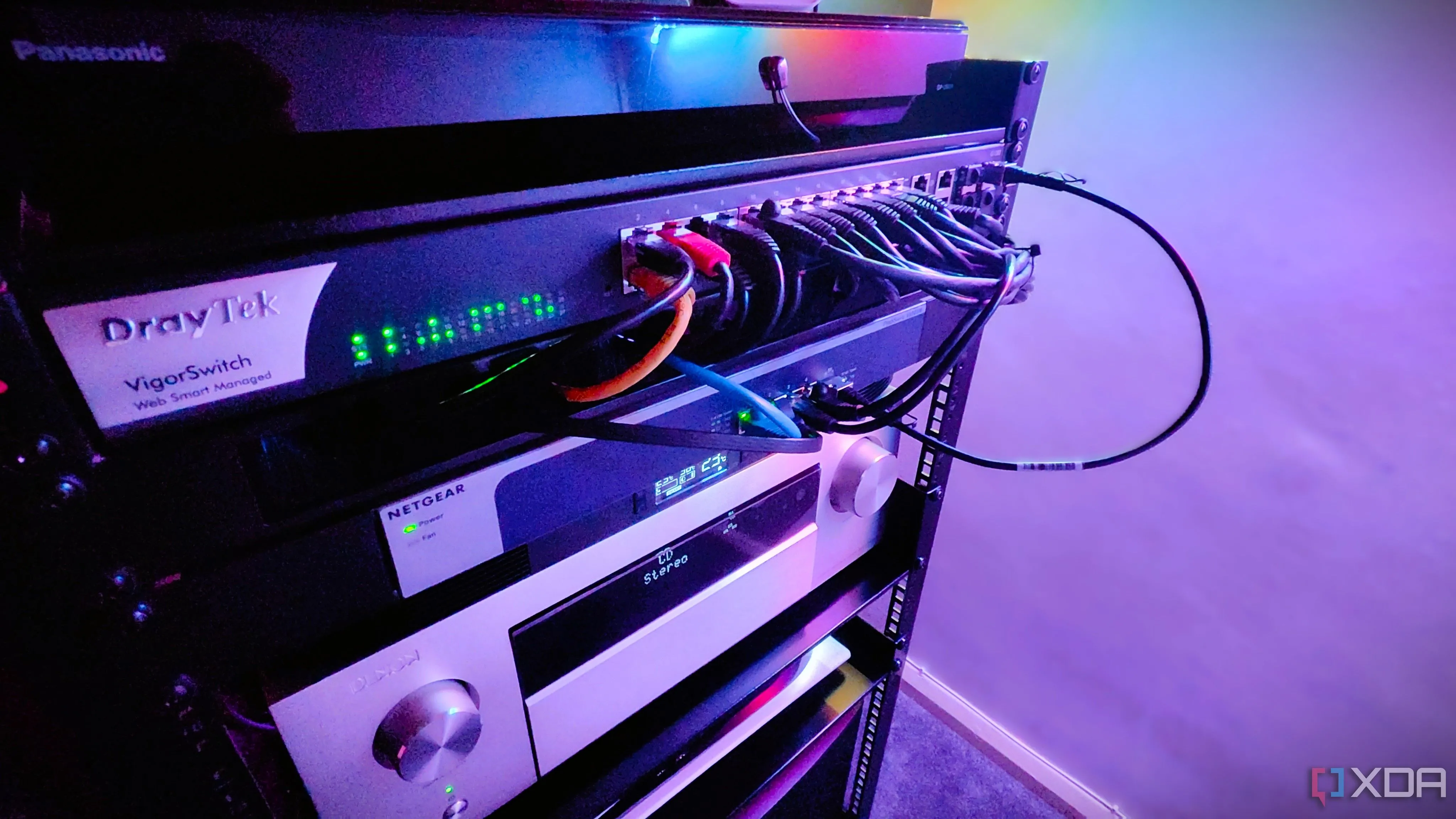

Cận cảnh bộ chuyển mạch mạng (managed switch) với nhiều cổng kết nối
Ví dụ, trên bộ chuyển mạch Zyxel được quản lý trong phòng lab của tôi, VLAN Trunking được tìm thấy trên trang quản trị sau:
SWITCHING > VLAN > VLAN Setup > VLAN Port Setup

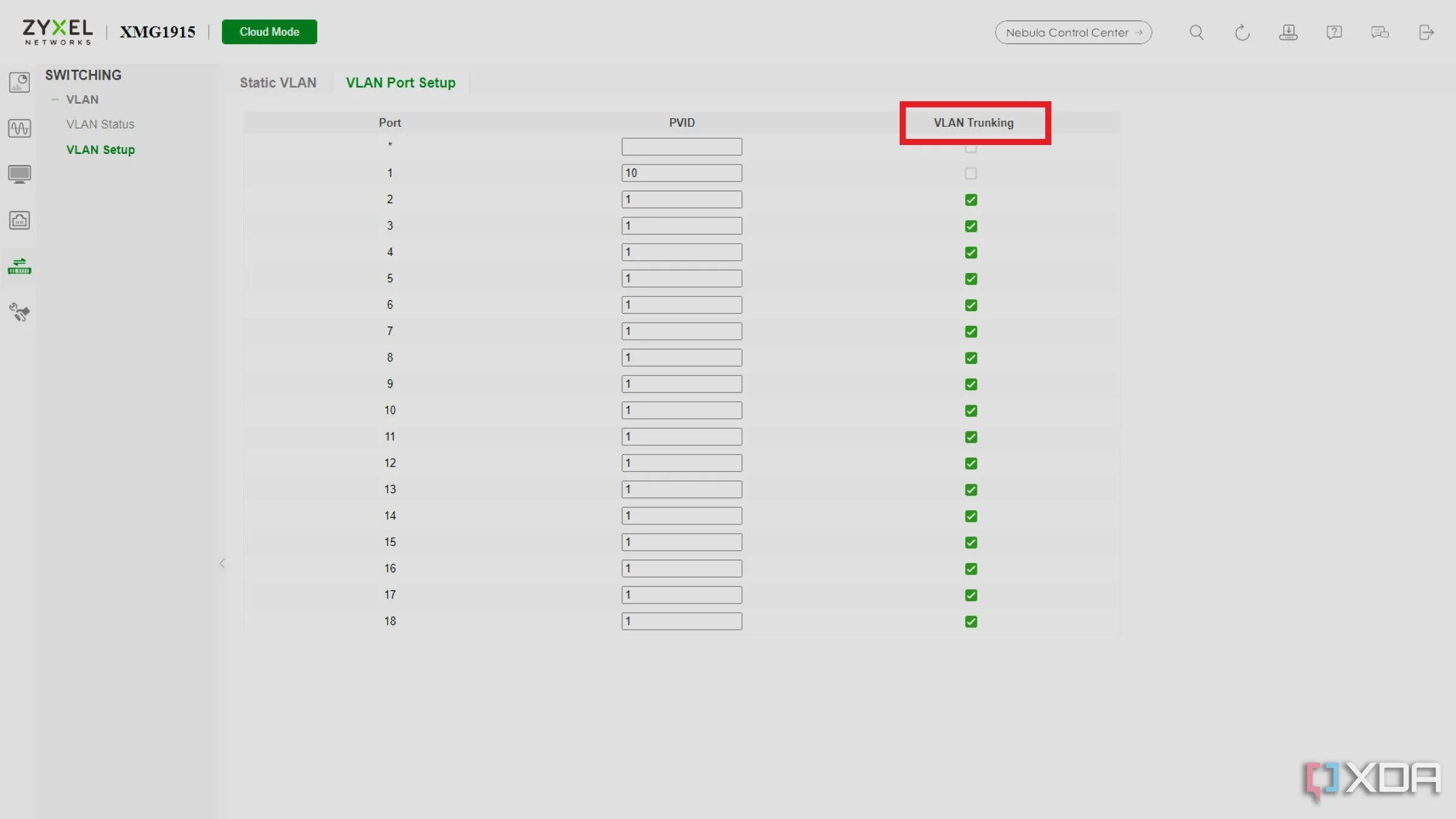

Ảnh chụp màn hình giao diện quản trị của switch Zyxel cho thấy tùy chọn VLAN Trunking
Mỗi cổng trên bộ chuyển mạch sẽ có một tùy chọn để bật hoặc tắt VLAN Trunking. Khuyến nghị chỉ nên bật tính năng này cho các cổng được sử dụng làm liên kết trunk (trunk link) kết nối các thiết bị đầu cuối của bạn. Nếu không, không có quy tắc VLAN nào bạn đã thiết lập sẽ được tuân thủ, vì trunking cho phép tất cả lưu lượng đi qua cho đến khi nó đến VLAN đích. Điều đó có nghĩa là bạn sẽ thiết lập nó trên một cổng của mỗi bộ chuyển mạch đầu cuối và hai cổng cho mỗi bộ chuyển mạch trung gian: một cổng đến từ một đầu cuối và cổng còn lại đi về phía thiết bị đầu cuối dự định. Bạn cũng có thể cài đặt VLAN nào được phép sử dụng cổng trunk, giúp phân đoạn và tăng cường bảo mật hiệu quả.
Vì sao VLAN Trunking là lựa chọn thông minh cho mạng của bạn?
Một từ: Đơn giản hóa
VLAN Trunking cho phép dữ liệu từ các VLAN khác nhau truyền tải trong suốt qua mạng, đảm bảo chúng đến được các thiết bị đầu cuối mà không làm tăng tải trọng (overhead) cho các thiết bị mạng trung gian. Tính năng này mang lại nhiều lợi ích khác, bao gồm:
- Nâng cao khả năng mở rộng mạng: Giảm sự phức tạp trong các kết nối vật lý, giúp mạng của bạn dễ quản lý hơn khi mở rộng.
- Tối ưu hóa lưu lượng: Cho phép phân đoạn và ưu tiên lưu lượng mạng một cách hiệu quả.
- Đơn giản hóa hạ tầng: Giảm yêu cầu về phần cứng và độ phức tạp của các bộ quy tắc trên các bộ chuyển mạch được quản lý của bạn.

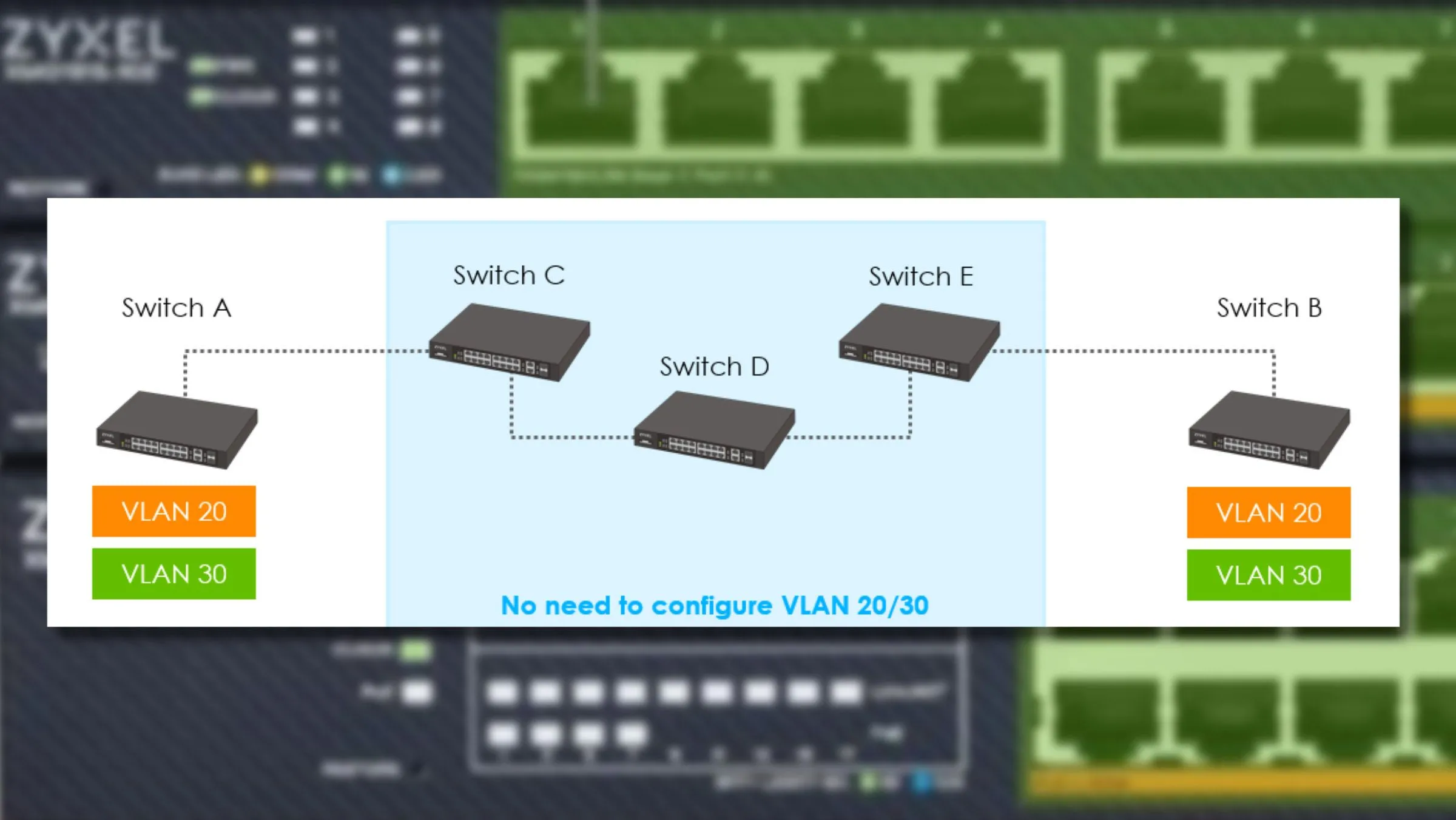

Sơ đồ minh họa hoạt động của VLAN Trunking trên các bộ chuyển mạch ZyxelNguồn: Zyxel
VLAN Trunking cũng là phương pháp tốt nhất (best practice) trong môi trường doanh nghiệp, giúp bạn áp dụng kinh nghiệm từ mạng gia đình vào các kỹ năng công việc thực tế.
Thiết lập VLAN Trunking giúp các cấu hình mạng phức tạp trở nên dễ dàng
Việc truyền tải lưu lượng VLAN giữa hai điểm cuối có vẻ là một quá trình thiết lập phức tạp, nhưng với VLAN Trunking, bạn có thể đơn giản hóa mọi thứ chỉ bằng một liên kết trunk duy nhất. Điều đó giúp tiết kiệm thời gian thiết lập, chi phí phần cứng, số lượng cáp Ethernet bạn cần đi dây và đơn giản hóa cuộc sống của bạn. Chỉ mất vài phút để cấu hình và bạn sẽ có một thiết kế mạng đơn giản hơn rất nhiều.
VLAN Trunking không chỉ là một tính năng kỹ thuật mà còn là một công cụ chiến lược giúp bạn tối ưu hóa và quản lý mạng hiệu quả hơn. Hãy bắt tay vào tìm hiểu và áp dụng VLAN Trunking ngay hôm nay để đưa hệ thống mạng của bạn lên một tầm cao mới!
